Mansart / Mansard Çatı Nedir?
Mansart adı, bu çatı biçimiyle özdeşleşen Fransız mimar François Mansart’ın (1598–1666) soyadından gelir. Mansart veya mansard çatı, iki farklı eğime sahip çift kırmalı çatı biçimini anlatır; alt bölüm daha dik, üst bölüm ise daha yatık bir eğime sahiptir.
Çatı biçimi ile çatı altındaki mekânın kullanım ve bağımsız bölüm niteliği ayrı değerlendirilmelidir. Çatı altında bağımsız bölüm oluşturulup oluşturulamayacağı yürürlükteki plan notları, imar koşulları ve onaylı projeye bağlıdır.
Mansart Çatının Eski Tip Eğimli Çatıdan Farkı Nedir?

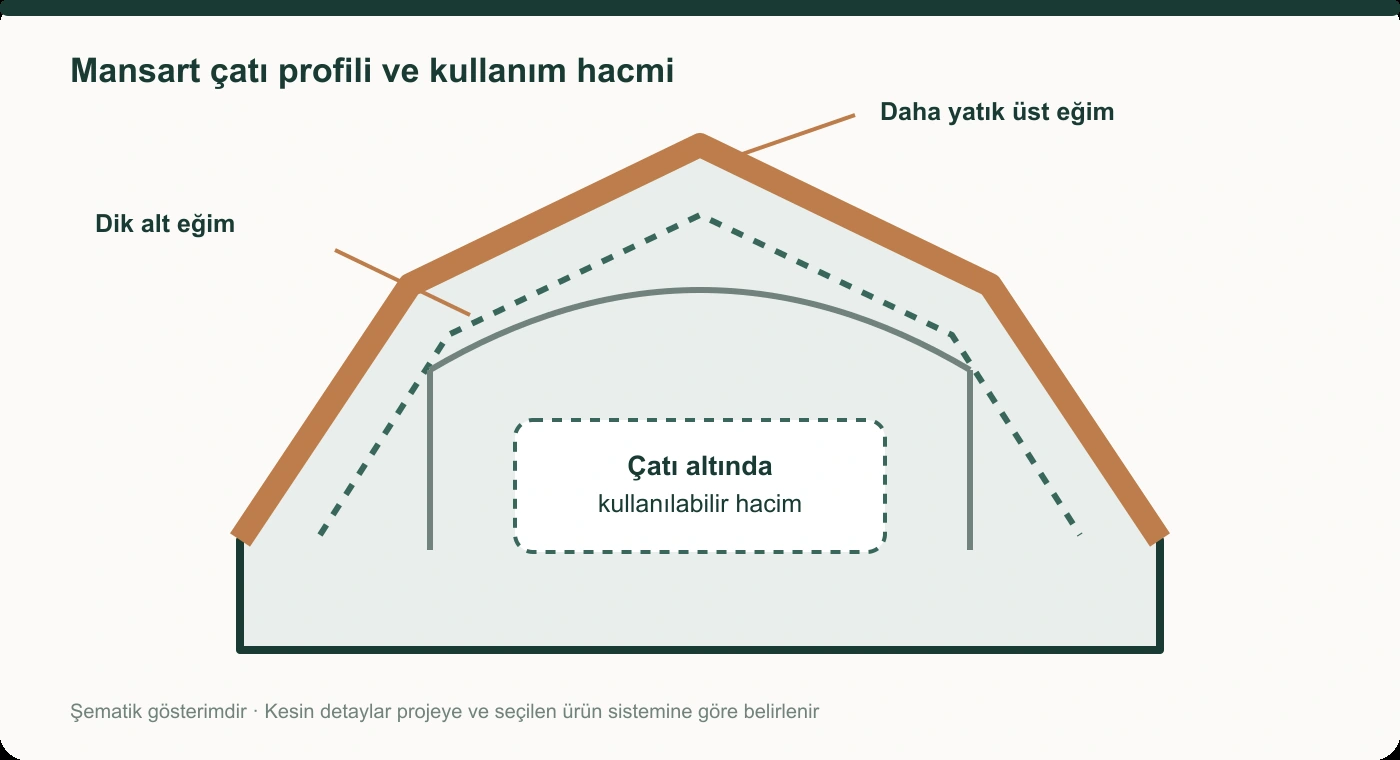

Mansart çatıda dik alt eğim ile daha yatık üst eğim birlikte çözülür. Bu geometri, çatı altındaki kullanım hacminin düzenlenmesinde farklı olanaklar sunabilir. Çatı eğiminin başlangıç kotu, eğim değerleri ve asansör ya da merdiven çekirdeğiyle birleşimi ise mimari projeye göre belirlenir.
Örneğin 2,20 metre gibi bir başlangıç yüksekliği ancak belirli bir projeye ait ölçü olarak ele alınabilir; her mansart çatı için genel bir zorunluluk değildir. Parapet kotuna yakın başlayan geleneksel eğimli çatılarda, çatı kenarına yakın bölgelerin kullanılabilir yüksekliği azalabilir. Bu nedenle karşılaştırma, sabit bir ölçü veya bütün alanın kullanılabileceği varsayımı yerine projenin kesitleri üzerinden yapılmalıdır.
Mansart Çatı Çelik mi, Ahşap mı?
Mansart çatı için çelik veya ahşap taşıyıcı sistemler değerlendirilebilir. Seçim; mimari proje, taşıyıcı tasarımı, yangın güvenliği, saha koşulları ve ilgili idari gerekliliklerle birlikte yapılmalıdır. Her iki sistemde de malzemeye ve yapının kullanımına uygun yangın güvenliği önlemleri projede tanımlanmalıdır.
Statik açıdan uygunluk yalnızca malzemenin adına göre belirlenmez. Açıklıklar, mesnetler, birleşimler, mevcut yapıya aktarılacak yükler ve uygulama detayları ilgili mühendislik çalışmalarıyla değerlendirilir. Taşıyıcı sistem kararı ile imalat ve montaj yönteminin birbiriyle uyumlu olması gerekir.
Çelik Kenet Sistem Mansart Çatının Katmanları Nelerdir?

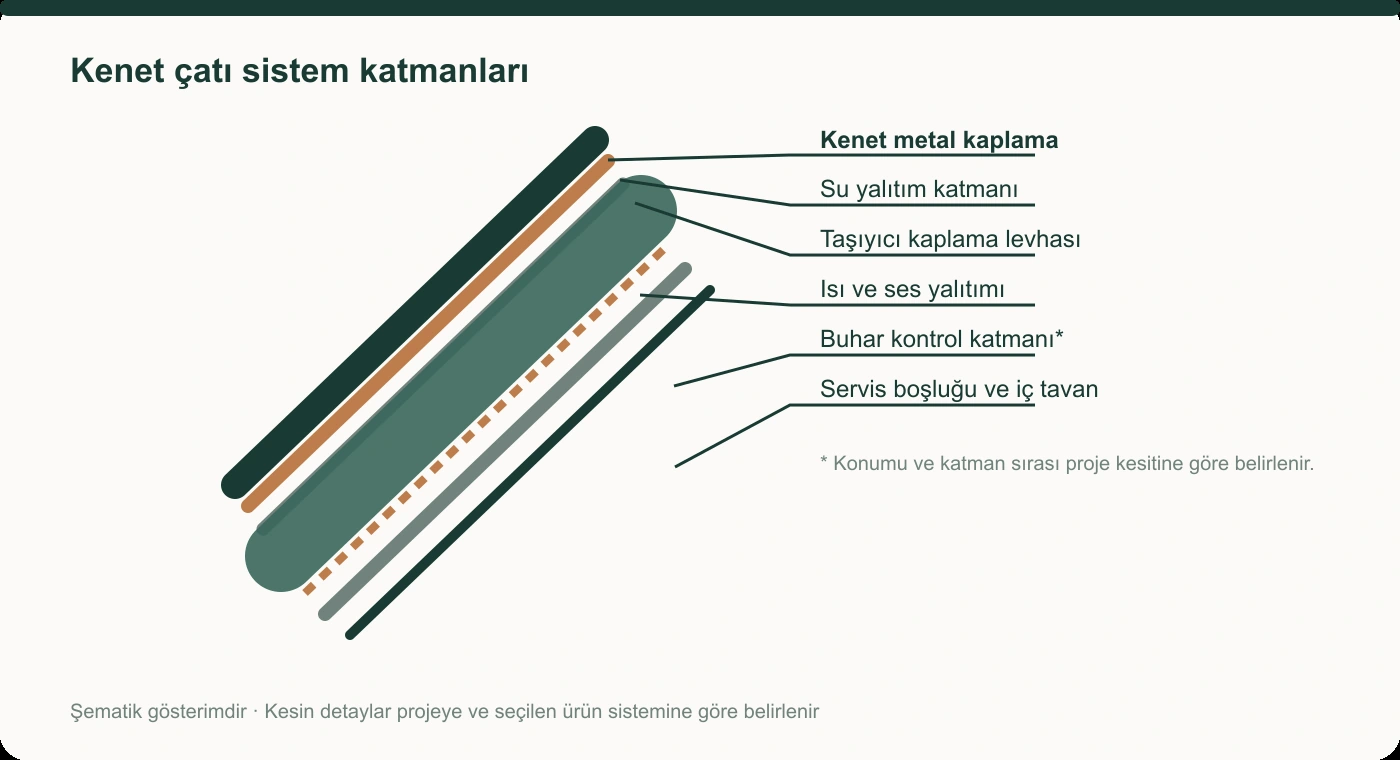

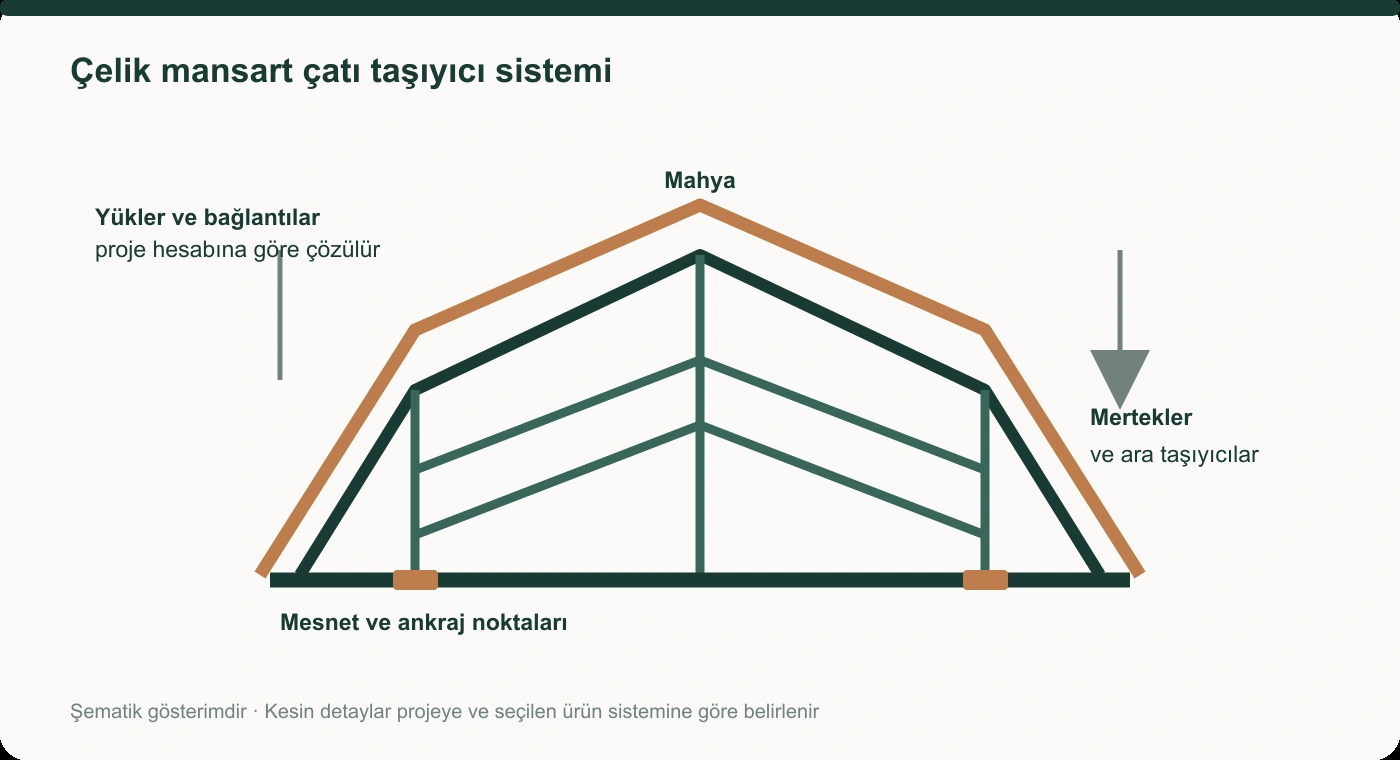

Çelik kenet sistem bir mansart çatıda taşıyıcı sistem; çelik kolon, mahya ve merteklerle birlikte ele alınır. Taşıyıcının üzerindeki alt yüzey levhaları, ısı yalıtımı, buhar kontrolü ve su yalıtımı için gerekli katmanlar, kenet kaplama ve çatı aksesuarları aynı kesitin parçalarıdır.
Örneğin 11, 14 veya 15 mm OSB ile 5 veya 10 cm taş yünü gibi ölçüler ancak belirli bir projeye ait örnek seçimler olarak değerlendirilebilir. Levha türü ve kalınlığı; yükler, taşıyıcı aralıkları ve ürünün teknik özelliklerine göre belirlenir. Yalıtım kalınlığı ısıl hesapla, katman sırası ve havalandırma gereksinimi ise ısı ve nem değerlendirmesi ile seçilen sistemin üretici detaylarına göre projelendirilmelidir. Bu ölçüler bütün çatılara uygulanacak sabit bir katman tarifi oluşturmaz.
Çelik Çatı Statik Projesi Şart mı?

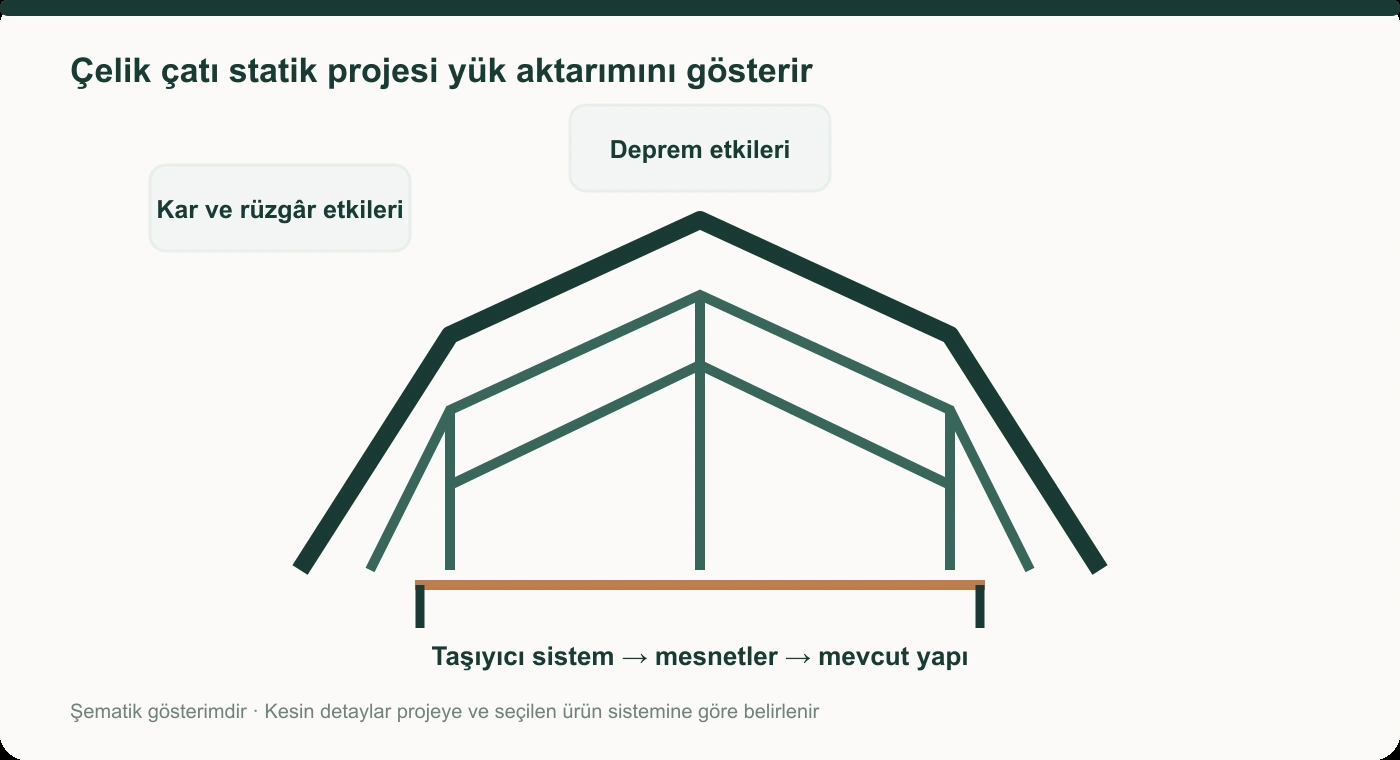

Çelik çatı taşıyıcısı ve mevcut binayla bağlantısı; kar, rüzgâr, deprem ve diğer ilgili yükler dikkate alınarak mühendislik hesabıyla değerlendirilmelidir. Uygulanacak sistem, ilgili tasarım esaslarına göre hazırlanmış hesap ve çizimlerle tarif edilmelidir. Projelendirme kapsamı ve gerekli onay süreçleri işin özelliklerine göre yetkili uzmanlarla netleştirilir.
Tekla Structures gibi yazılımlar, çelik elemanların modellenmesi, detaylandırılması ve imalat çizimlerinin hazırlanmasında kullanılabilir. Modelleme ve detaylandırma ile yapısal hesap çalışmaları birbirini tamamlayan farklı işlevlerdir. Belirli bir program adı yerine, gerekli hesapların ve uygulama detaylarının yetkin mühendislerce hazırlanmış olması esas alınmalıdır.
Çelik çatı elemanları; açıklıklar, mesnetler, bağlantı noktaları ve binanın mevcut durumu dikkate alınarak projelendirilmelidir. Projede yalnızca eleman boyutları değil, birleşim ve ankraj detayları da açıkça gösterilmelidir.
Proje ve teknik şartname bulunmadığında profil kesitlerinin, malzeme özelliklerinin ve bağlantıların hangi esasla seçildiğini kontrol etmek zorlaşır. Bu nedenle malzeme sınıfı, eleman boyutları, birleşimler ve gerekli kontroller yazılı olarak tanımlanmalı; imalatın projeyle uygunluğu uygulama sırasında izlenmelidir. Çelik taşıyıcı tasarımında geçerli mevzuat ve ilgili teknik esaslar dikkate alınmalıdır.
Mansart Çatıda Isı ve Su Yalıtımını Birlikte Düşünün

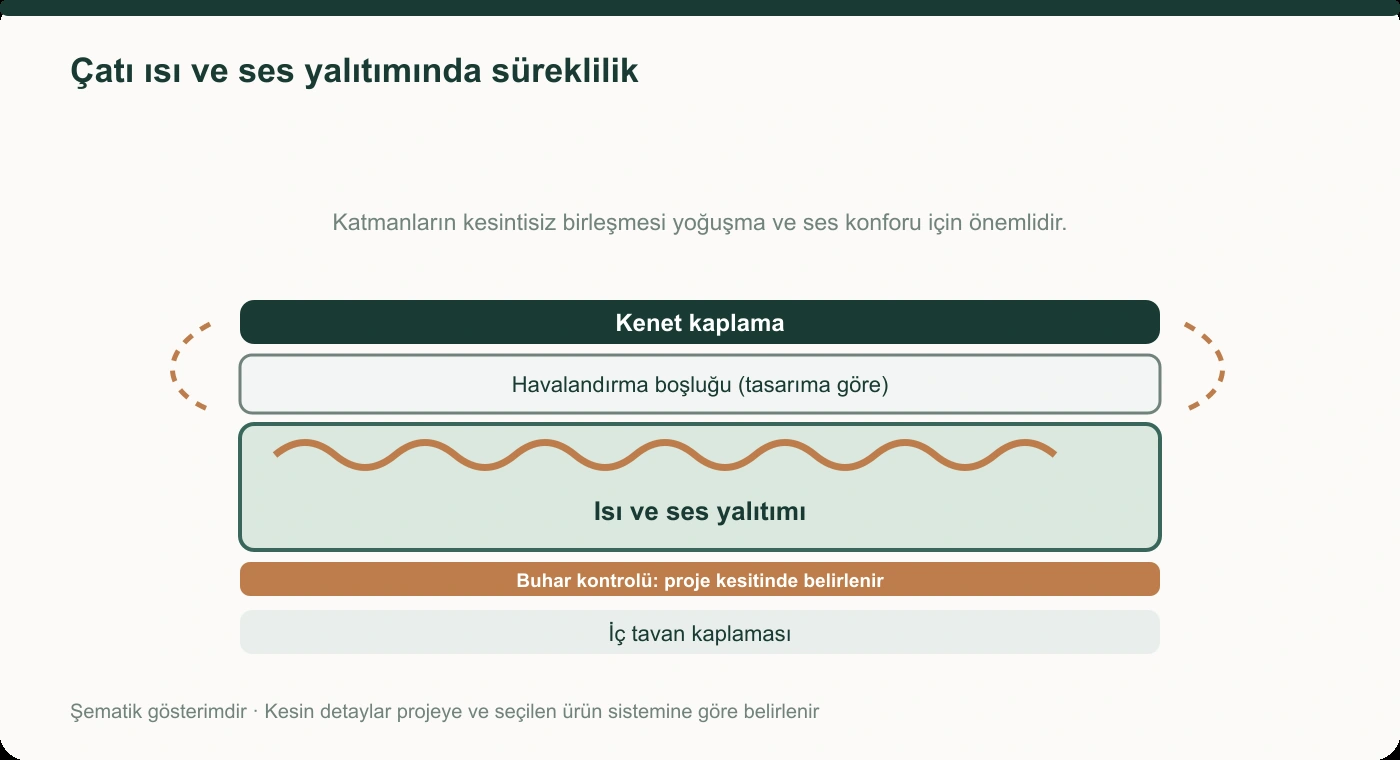

Çatı katlarında yazın aşırı ısınma, kışın ısı kaybı ve yoğuşma risklerini azaltmak için yalıtım katmanlarının bir bütün olarak tasarlanması gerekir. Yalıtım malzemesinin türü ve kalınlığı; kullanım amacı, çatı kesiti ve ilgili teknik gerekliliklere göre belirlenmelidir.
Buhar kontrol katmanı, havalandırma gereksinimi ve ısı köprüleri de detaylandırılmalıdır. Çelik elemanların oluşturabileceği ısı köprüleri göz ardı edilirse, yalnızca yalıtım malzemesi eklemek beklenen sonucu vermeyebilir.
Çatı Isı ve Ses Yalıtımı
Kenet çatı kesitinde kullanılacak taş yünü veya diğer ısı yalıtımı malzemelerinin kalınlığı ve konumu projeye göre belirlenmelidir. İki OSB levha arasında 5 veya 10 cm taş yünü kullanılması, belirli bir kesite ait örnek olabilir; ısı yalıtımının her yapı için bu düzenle tamamlandığı varsayılmamalıdır.
Çatı taşıyıcısı ile iç tavan sistemi arasındaki boşluk ve bu bölgede kullanılabilecek cam, taş veya mineral yün gibi malzemeler de kesitin ısı, nem ve akustik değerlendirmesiyle birlikte ele alınabilir. Kenet yüzeye çarpan yağmur veya dolunun oluşturduğu sesin iç mekâna aktarımı; kaplama, bağlantılar, boşluklar, yalıtım ve tavan sistemiyle ilişkilidir. Uygun boşluk ve yalıtım katmanları, sesin iç mekâna aktarımını azaltmaya yardımcı olabilir. İhtiyaca uygun çözüm bütün katmanlar birlikte değerlendirilerek seçilmelidir.
Çatı Su Yalıtımı
Kenet çatı altındaki levha yüzeyi, uygun kaplama altı örtüsü veya su yalıtımı çözümü ve kenet kaplama birlikte değerlendirilmelidir. OSB kalınlığı, örtünün türü ve katman sayısı; ürünün uygulama koşulları, birleşim, eğim ve tahliye detaylarına göre seçilir. Kaplama altı katmanın sürekliliği, birleşimleri ve suyu tahliyeye yönlendiren detaylar uygulama planında açıkça gösterilmelidir.

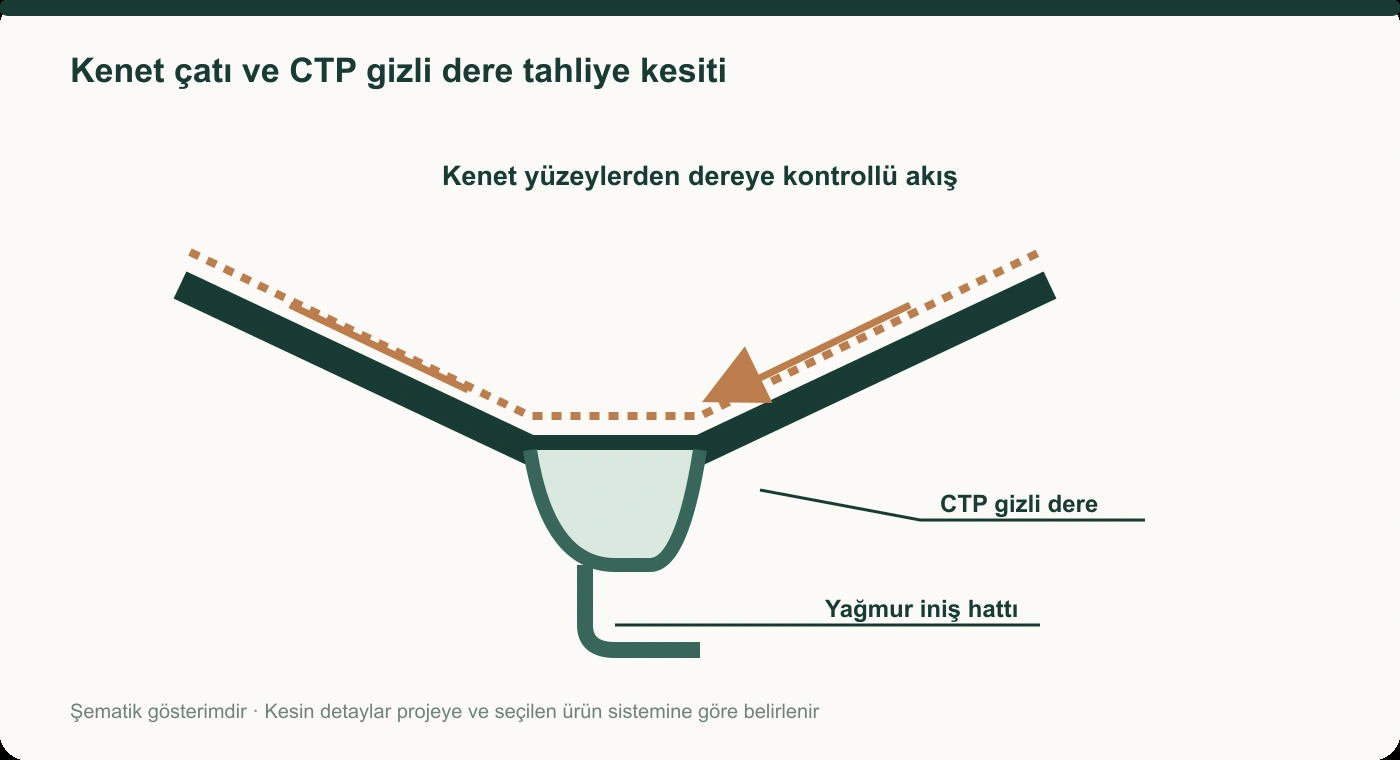

Kenet çatıdan yönlendirilen su, projedeki dere, oluk ve iniş hatlarına ulaştırılır. Gizli derelerin yalıtımında CTP de projeye uygunluğu değerlendirilerek ele alınabilecek sistemlerden biridir. Cam elyaf, polyester reçine matrisi ve gerekli son katın oluşturduğu bu sistemde yüzey hazırlığı ve birleşim çözümü; kullanım koşulları ile üreticinin teknik belgelerine göre seçilmelidir. Dayanım ve hizmet ömrü; seçilen sistem, uygulama zemini ve uygulama koşullarına bağlıdır.
Çatı Yağmur İnişleri
Çatı eğimleri, dereler, oluklar ve iniş boruları birlikte düşünülmelidir. Suyun bir noktada birikmesi zamanla kaplama ve yalıtım katmanlarına zarar verebilir. Projede tahliye güzergâhı, bakım için erişilebilecek alanlar ve yağmur suyu bağlantıları açıkça belirlenmelidir.
Yağmur inişlerinin sayısı, kesiti ve yerleşimi; çatı alanı, geometri ve ilgili tasarım koşulları dikkate alınarak hesaplanmalıdır. Yalnızca genel görünüm üzerinden karar verilmesi yerine, suyun çatı yüzeyinden mevcut tahliye sistemine kadar izleyeceği yol bütün olarak değerlendirilmelidir.
Montaj Sırası ve İş Güvenliğini Planlayın
Çelik profil elemanlarının sahaya taşınması, çatıya kaldırılması, geçici sabitlenmesi ve kalıcı bağlantılarının yapılması önceden planlanmalıdır. Yüksekte çalışma, çatı kenar koruması, uygun erişim ekipmanı ve çalışma alanının düzenlenmesi iş güvenliğinin temel parçalarıdır.
Hava koşulları elverişsiz olduğunda montajın güvenli biçimde sürdürülüp sürdürülemeyeceği saha teknik sorumluları tarafından değerlendirilmelidir. Çalışma sırası, ekiplerin birbiriyle koordinasyonu ve gerekli koruma önlemleri işe özel planın içinde ele alınmalıdır.
Mansart Çatı Uygulamasında Bütüncül Planlama
Mansart çatı sisteminde mimari proje, betonarme proje, çelik statik proje, çelik imalat, su, ısı ve ses yalıtımı ile kenet kaplama birbirinden bağımsız aşamalar değildir. Bu işlerin proje üzerinden koordine edilmesi; ölçülerin, bağlantıların ve kaplama detaylarının sahada birbiriyle uyumlu ilerlemesine yardımcı olur.
Sürecin, ilgili proje müellifleri ve teknik sorumluların koordinasyonunda yürütülmesi önemlidir. Örneğin mansart çatının çelik taşıyıcı kolonlarının mevcut betonarme döşeme ve kirişlerle ilişkisi, mesnet ve ankrajları ilgili statik projeler üzerinden kontrol edilmelidir. Taşıyıcı sistem güvenliği açısından önemli bu kararlar, yetkili mühendislik değerlendirmesi ve uygulama kontrolleriyle birlikte ele alınmalıdır.
